Вентиляционные установки Канальные нагреватели и охладители
Функциональные особенности
Технические характеристики
Влажность вход. воздуха 80%, вода 90/70°C
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -10 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 1500 | 20,66 | 3,15 | 38,0 | 64,3 | 1,49 | 30 | 0,97 | 1,70 | 12,51 |
| 4500 | 20,66 | 3,15 | 86,4 | 46,3 | 4,46 | 194 | 2,21 | 3,90 | 53,93 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -20 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 1500 | 20,66 | 3,15 | 42,24 | 62,6 | 1,49 | 30 | 1,08 | 1,90 | 15,07 |
| 4500 | 20,66 | 3,15 | 96,27 | 42,8 | 4,46 | 194 | 2,47 | 4,30 | 65,44 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -30 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 1500 | 20,66 | 3,15 | 46,46 | 60,90 | 1,49 | 30 | 1,19 | 2,10 | 17,82 |
| 4500 | 20,66 | 3,15 | 106,14 | 39,20 | 4,46 | 194 | 2,71 | 4,80 | 77,73 |
Не рекомендуется: скорость воды в трубках меньше 0,5м/с
Описание

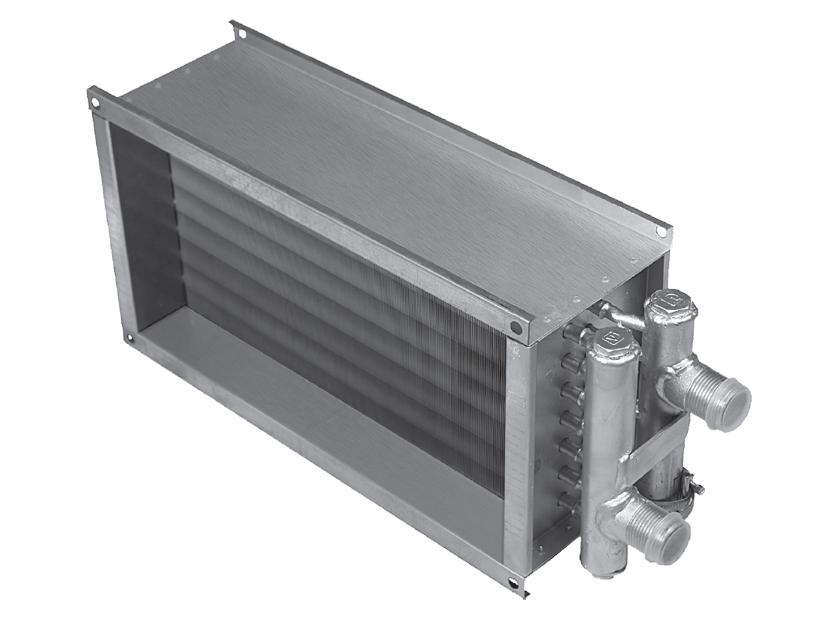

Водяной нагреватель WHR 700x400-3 предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150°C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
Размеры
| WHR 700x400-3 | Размеры, мм | ||||||
|---|---|---|---|---|---|---|---|
| W | W1 | W2 | H | H1 | H2 | L | |
| 700 | 720 | 740 | 400 | 420 | 440 | 384 | |
