Функциональные особенности
Технические характеристики
Влажность вход. воздуха 80%, вода 90/70°C
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -10 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 550 | 6,15 | 1,17 | 11,34 | 50,40 | 1,22 | 14 | 0,46 | 0,50 | 1,66 |
| 1600 | 6,15 | 1,17 | 23,92 | 33,80 | 3,56 | 88 | 0,98 | 1,10 | 6,24 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -20 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 550 | 6,15 | 1,17 | 12,68 | 47,70 | 1,22 | 14 | 0,52 | 0,60 | 2,02 |
| 1600 | 6,15 | 1,17 | 26,83 | 29,20 | 3,56 | 88 | 1,10 | 1,20 | 7,64 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -30 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 550 | 6,15 | 1,17 | 14,03 | 44,90 | 1,22 | 14 | 0,57 | 0,60 | 2,42 |
| 1600 | 6,15 | 1,17 | 29,74 | 24,60 | 3,56 | 88 | 1,22 | 1,30 | 9,18 |
Не рекомендуется: скорость воды в трубках меньше 0,5м/с
Описание

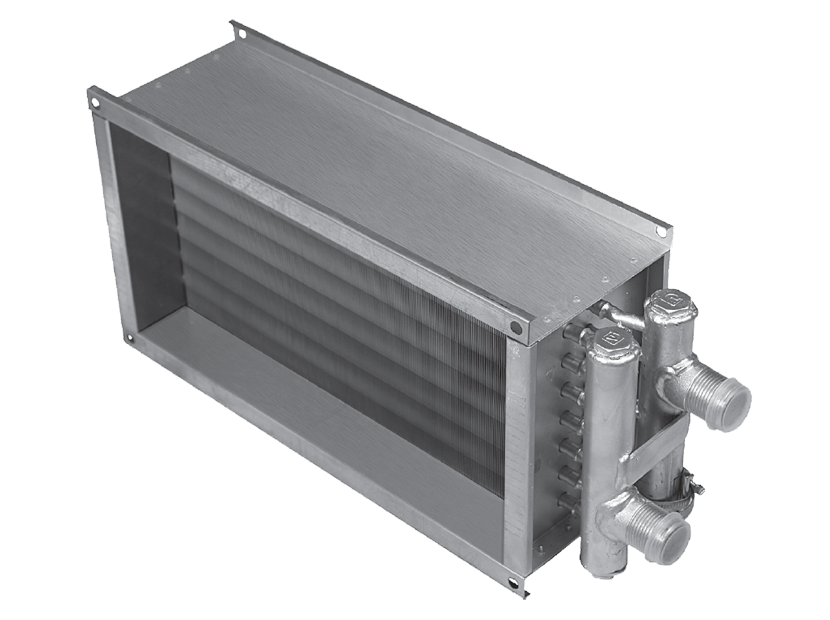

Водяной нагреватель WHR 500x250-2 предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150°C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
Размеры
| WHR 500x250-2 | Размеры, мм | ||||||
|---|---|---|---|---|---|---|---|
| W | W1 | W2 | H | H1 | H2 | L | |
| 500 | 520 | 540 | 250 | 270 | 290 | 234 | |
