Вентиляционные установки Канальные нагреватели и охладители
Функциональные особенности
Технические характеристики
Влажность вход. воздуха 80%, вода 90/70°C
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -10 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 200 | 3,32 | 0,72 | 4,98 | 62,90 | 1,23 | 22 | 0,34 | 0,20 | 1,03 |
| 500 | 3,32 | 0,72 | 10,04 | 48,80 | 3,09 | 104 | 0,68 | 0,50 | 3,55 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -20 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 200 | 3,32 | 0,72 | 5,56 | 61,60 | 1,23 | 22 | 0,38 | 0,30 | 1,25 |
| 500 | 3,32 | 0,72 | 11,24 | 46,00 | 3,09 | 104 | 0,77 | 0,50 | 4,33 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -30 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 200 | 3,32 | 0,72 | 6,14 | 60,20 | 1,23 | 22 | 0,42 | 0,30 | 1,49 |
| 500 | 3,32 | 0,72 | 12,45 | 43,10 | 3,09 | 104 | 0,76 | 0,60 | 4,28 |
Не рекомендуется: скорость воды в трубках меньше 0,5м/с
Описание

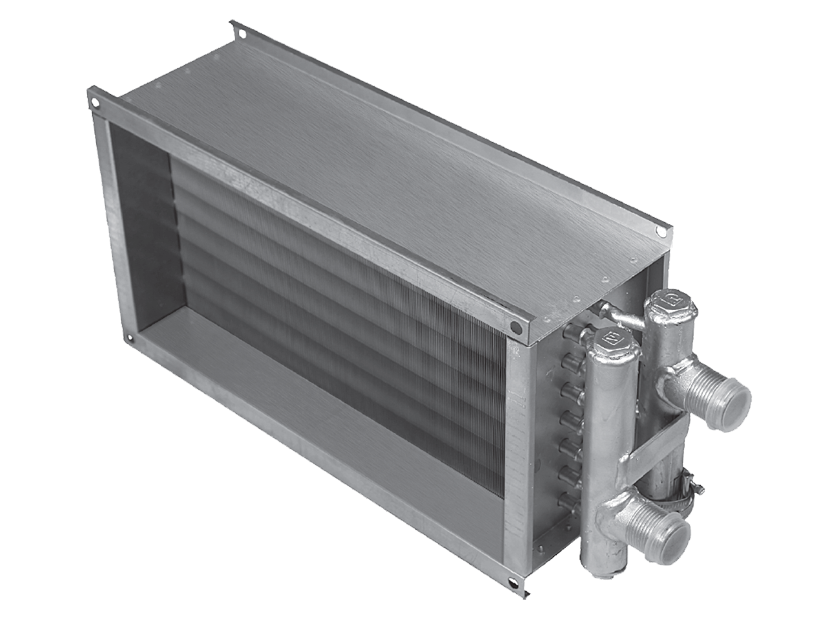

Водяной нагреватель WHR 300x150-3 предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150°C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
Размеры
| WHR 300x150-3 | Размеры, мм | ||||||
|---|---|---|---|---|---|---|---|
| W | W1 | W2 | H | H1 | H2 | L | |
| 300 | 320 | 340 | 150 | 170 | 190 | 134 | |
