Функциональные особенности
Технические характеристики
| Расход воздуха, м3/ч | Падение давления по воздуху, Па | Температура на входе -10 °C |
|---|
| Падение давления воды, кПа | Расход воды, м3/ч | Мощность, кВт | Температура на выходе, °C |
|---|
| 150 | 16 | 1.37 | 0.07 | 2.4 | 36.7 |
| 200 | 27 | 1.87 | 0.11 | 2.8 | 31.7 |
| 250 | 41 | 2.37 | 0.11 | 3.2 | 28 |
| Расход воздуха, м3/ч | Падение давления по воздуху, Па | Температура на входе -20 °C |
|---|
| Падение давления воды, кПа | Расход воды, м3/ч | Мощность, кВт | Температура на выходе, °C |
|---|
| 150 | 16 | 1.68 | 0.11 | 2.7 | 32.3 |
| 200 | 27 | 2.3 | 0.11 | 3.2 | 26.7 |
| 250 | 41 | 2.91 | 0.14 | 3.6 | 22.6 |
| Расход воздуха, м3/ч | Падение давления по воздуху, Па | Температура на входе -30 °C |
|---|
| Падение давления воды, кПа | Расход воды, м3/ч | Мощность, кВт | Температура на выходе, °C |
|---|
| 150 | 16 | 2.02 | 0.11 | 3.0 | 28 |
| 200 | 27 | 2.77 | 0.14 | 3.5 | 21.8 |
| 250 | 41 | 3.51 | 0.14 | 4 | 17.3 |
Описание

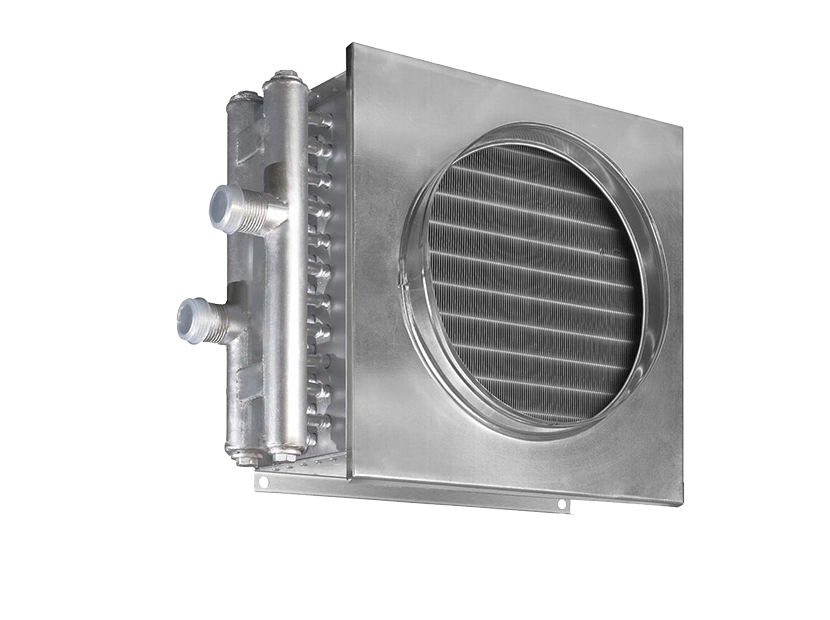

Водяной нагреватель WHC 150×150–2 предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция). Корпус изготавливается из оцинкованного стального листа. Поверхность теплообменника изготавливается из медных труб, механически расширенных на ребра в виде пластин. Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена, а так же позволяет легко стекать конденсату без засорения теплообменника. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливаются непосредственно в канал.
- Теплообменник медно-алюминиевый.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
Размеры
| WHC 400x400-2 | Размеры, мм |
|---|
| W | W1 | W2 | H | H1 | H2 | L |
|---|
| 400 | 420 | 440 | 400 | 420 | 440 | 384 |
